健康診断(スクリーニング)
説明が入ります。
健康診断(スクリーニング)
説明が入ります。
健康診断(スクリーニング)
説明が入ります
詳細診断(追跡・改善箇所特定調査)

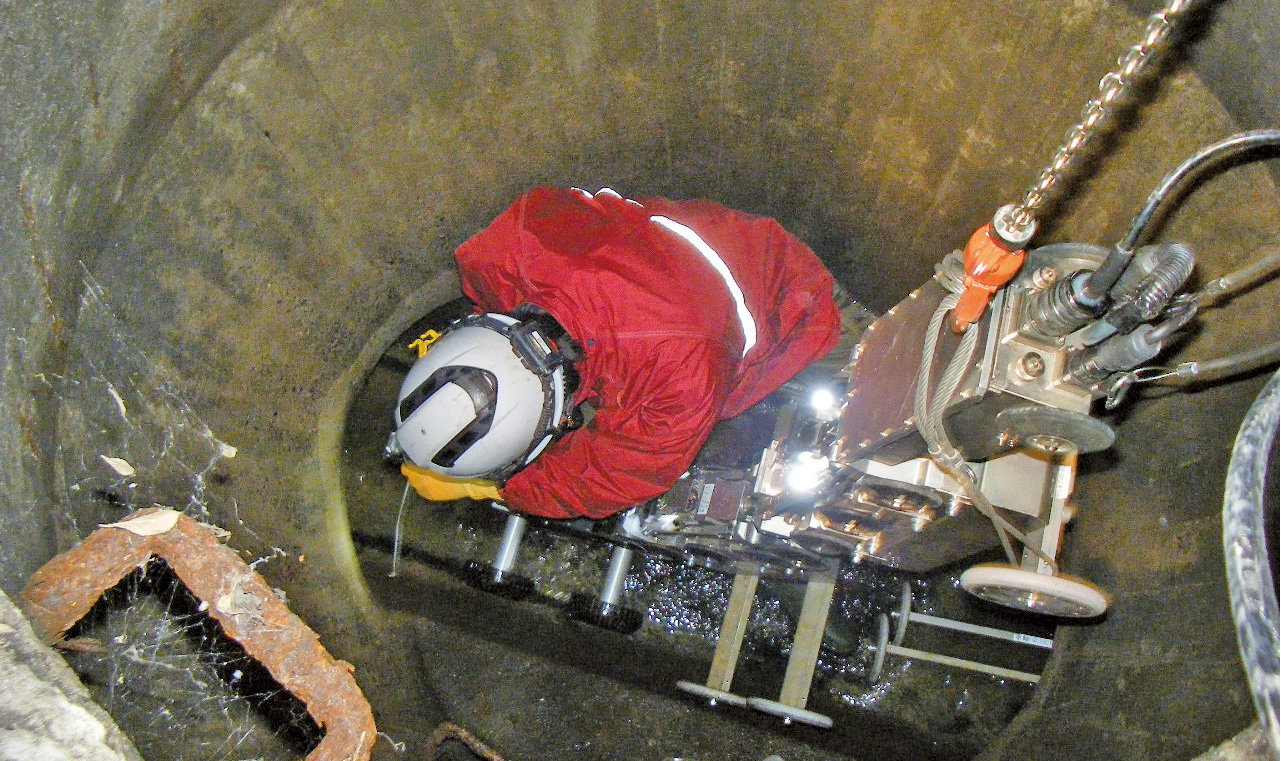

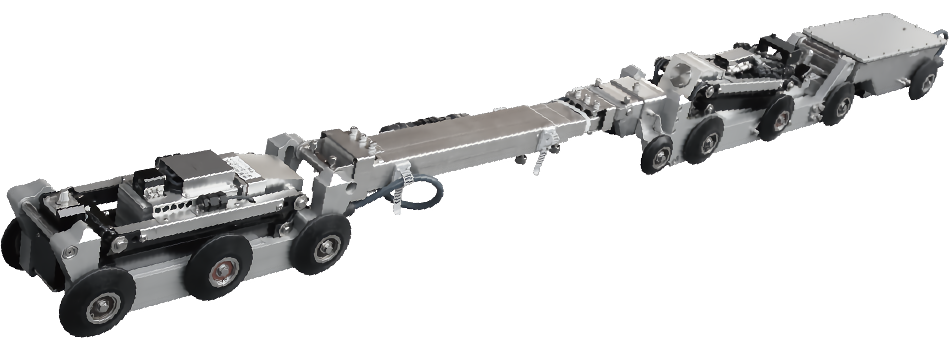

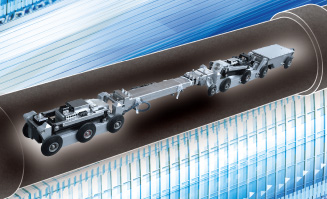

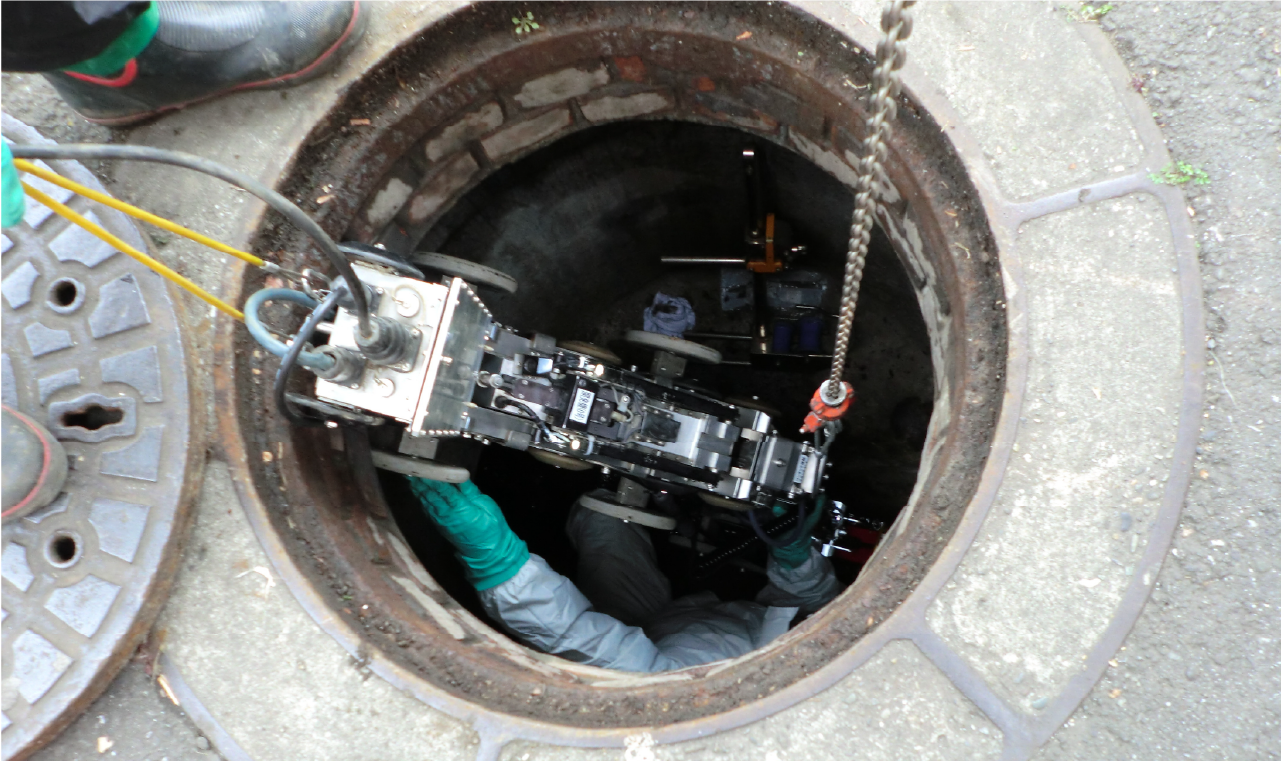

人が入れないΦ200mm~700mmの下水道管(ヒューム管)を衝撃弾性波ロボットが走行し、管の状態を数値化。数値基準データをもとに健全度や安全度を測定します。
コンクリートの圧縮強度、ヤング係数、引張強度を算出します。
取扱会員
北海道 | 窪田建設株式会社 | 0152-43-2276 |
宮城県 | 株式会社宮城日化サービス | 022-392-9811 |
群馬県 | 株式会社吾妻水質管理センター | 0279-75-0446 |
東京都 | 東亜グラウト工業株式会社 | 03-3355-3100 |
東京都 | 日本ノーディッグテクノロジー株式会社 | 03-3234-8585 |
新潟県 | 緑水工業株式会社 | 0258-24-0800 |
静岡県 | 株式会社フジヤマ | 053-454-5892 |
滋賀県 | 東洋建設株式会社 | 077-524-2772 |
大阪府 | 藤野興業株式会社 | 0721-24-0118 |
大阪府 | ペンタフ株式会社 | 06-6458-1231 |
岡山県 | 株式会社アクア美保 | 0865-67-3555 |
広島県 | 丸伸企業株式会社 | 082-818-1000 |
愛媛県 | 菊池建設工業株式会社 | 089-953-1256 |
福岡県 | マーク建設株式会社 | 093-612-3542 |
詳細診断(追跡・改善箇所特定調査)
従来コア(φ75~100mm)より小径(φ25mm)のコア供試体で試験を行うため、コア抜きによる構造体へのストレスが少なく、工期やコストを圧縮できます。強度試験や中性化試験が可能です。
取扱会員
東京都 | 日本ノーディッグテクノロジー株式会社 | 03-3234-8585 |
愛知県 | 有限会社日本機工 | 052-506-2577 |
大阪府 | ペンタフ株式会社 | 06-6458-1231 |
愛媛県 | 菊池建設工業株式会社 | 089-953-1256 |
福岡県 | マーク建設株式会社 | 093-612-3542 |
詳細診断(追跡・改善箇所特定調査)
コンクリート施設からコアボーリングによりφ75~100mm径のコア(テストピース)を採取して、詳細な分析が行えます。
主な分析方法として、圧縮強度試験・中性化試験・硫黄浸透深さ試験があります。
取扱会員
愛知県 | 有限会社日本機工 | 052-506-2577 |
大阪府 | ペンタフ株式会社 | 06-6458-1231 |
愛媛県 | 菊池建設工業株式会社 | 089-953-1256 |
福岡県 | マーク建設株式会社 | 093-612-3542 |
詳細診断(追跡・改善箇所特定調査)
シュミットハンマを用いて、構造物に損傷を与えない非破壊の試験です。安価で容易にコンクリート強度を調べる事ができます。
取扱会員
宮城県 | 株式会社宮城日化サービス | 022-392-9811 |
茨城県 | 中川ヒューム管工業株式会社 | 029-821-3611 |
東京都 | 日本ノーディッグテクノロジー株式会社 | 03-3234-8585 |
愛知県 | 有限会社日本機工 | 052-506-2577 |
大阪府 | ペンタフ株式会社 | 06-6458-1231 |
愛媛県 | 菊池建設工業株式会社 | 089-953-1256 |
福岡県 | マーク建設株式会社 | 093-612-3542 |
詳細診断(追跡・改善箇所特定調査)
コンクリートをはつり出し、フェノールフタレイン溶液を吹きかけ、現場で中性化状況の確認をする調査方法です。
取扱会員
大阪府 | ペンタフ株式会社 | 06-6458-1231 |
詳細診断(追跡・改善箇所特定調査)
コンクリート内の鉄筋をはつり出し、鉄筋径・間隔・腐食状況を確認する調査です。自然電位法による腐食環境を調べる調査もあります。
取扱会員
大阪府 | ペンタフ株式会社 | 06-6458-1231 |
点検
伸縮自在な操作棒の先にカメラとライトをつけた調査機器を使用し、地上から点検・調査します。細かい不良の確認はできないが、TVカメラ調査に比べ安価で、短期間に多くの管きょを調査することが可能です。
取扱会員
宮城県 | 株式会社宮城日化サービス | 022-392-9811 |
東京都 | 管清工業株式会社 | 03-3709-5151 |
東京都 | 日本ノーディッグテクノロジー株式会社 | 03-3234-8585 |
東京都 | 株式会社環境システムサービス | 042-625-8120 |
東京都 | 東洋テックス株式会社 | 03-3295-8870 |
静岡県 | 株式会社フジヤマ | 053-454-5892 |
愛知県 | 有限会社日本機工 | 052-506-2577 |
滋賀県 | 東洋建設株式会社 | 077-524-2772 |
大阪府 | 藤野興業株式会社 | 0721-24-0118 |
岡山県 | 株式会社アクア美保 | 0865-67-3555 |
愛媛県 | 菊池建設工業株式会社 | 089-953-1256 |
福岡県 | マーク建設株式会社 | 093-612-3542 |
点検
TVカメラを押し込んでいき、管渠内の状況をモニタに写し出し調査するものです。
管渠内の状況をビデオに収録し、不良個所を特定した場合にはその状況を写真撮影し、調査票に記録します。
取扱会員
岡山県 | 株式会社アクア美保 | 0865-67-3555 |
点検
調査員が管路施設内に入り、直接目視にて管路の状態を調査します。
調査内容に応じて、管路施設内の寸法測定や不良個所の確認・撮影を行います。
取扱会員
宮城県 | 株式会社宮城日化サービス | 022-392-9811 |
群馬県 | 株式会社吾妻水質管理センター | 0279-75-0446 |
群馬県 | 株式会社マキ | 027-386-6954 |
茨城県 | 中川ヒューム管工業株式会社 | 029-821-3611 |
東京都 | 管清工業株式会社 | 03-3709-5151 |
東京都 | 日本ノーディッグテクノロジー株式会社 | 03-3234-8585 |
東京都 | 株式会社環境システムサービス | 042-625-8120 |
東京都 | 東洋テックス株式会社 | 03-3295-8870 |
新潟県 | 緑水工業株式会社 | 0258-24-0800 |
静岡県 | 株式会社フジヤマ | 053-454-5892 |
愛知県 | 有限会社日本機工 | 052-506-2577 |
福井県 | 東洋地工株式会社 | 0776-53-5335 |
滋賀県 | 東洋建設株式会社 | 077-524-2772 |
大阪府 | 藤野興業株式会社 | 0721-24-0118 |
大阪府 | ペンタフ株式会社 | 06-6458-1231 |
岡山県 | 株式会社アクア美保> | 0865-67-3555 |
広島県 | 丸伸企業株式会社 | 082-818-1000 |
愛媛県 | 菊池建設工業株式会社 | 089-953-1256 |
福岡県 | マーク建設株式会社 | 093-612-3542 |
点検
当該管路施設の道路部を対象した目視調査です。主にひび割れや陥没などの異常がないかを点検します。
取扱会員
宮城県 | 株式会社宮城日化サービス | 022-392-9811 |
群馬県 | 株式会社吾妻水質管理センター | 0279-75-0446 |
群馬県 | 株式会社マキ | 027-386-6954 |
茨城県 | 中川ヒューム管工業株式会社 | 029-821-3611 |
東京都 | 管清工業株式会社 | 03-3709-5151 |
東京都 | 日本ノーディッグテクノロジー株式会社 | 03-3234-8585 |
東京都 | 株式会社環境システムサービス | 042-625-8120 |
東京都 | 東洋テックス株式会社 | 03-3295-8870 |
新潟県 | 緑水工業株式会社 | 0258-24-0800 |
静岡県 | 株式会社フジヤマ | 053-454-5892 |
愛知県 | 有限会社日本機工 | 052-506-2577 |
福井県 | 東洋地工株式会社 | 0776-53-5335 |
滋賀県 | 東洋建設株式会社 | 077-524-2772 |
大阪府 | 藤野興業株式会社 | 0721-24-0118 |
大阪府 | ペンタフ株式会社 | 06-6458-1231 |
広島県 | 丸伸企業株式会社 | 082-818-1000 |
愛媛県 | 菊池建設工業株式会社 | 089-953-1256 |
福岡県 | マーク建設株式会社 | 093-612-3542 |
点検
管路施設、処理施設の腐食を促進する硫化水素濃度を、連続的に計測し、時系列的に確認できる調査です。腐食環境の状況、傾向が把握できます。
取扱会員
大阪府 | ペンタフ株式会社 | 06-6458-1231 |
健康診断(スクリーニング)
吊り下げ方式の車両に、動画撮影用カメラとLEDライトを設置し、管路内を高速移動しながら撮影する方式である。
管内の通線に手間がかかるものの、堆積物による走行車両方式の走行不能状態を避け、安定した画像を得ることができる
取扱会員
東京都 | 日本水工設計株式会社 | 03-3534-5511 |
健康診断(スクリーニング)
小型の走行車両に、動画撮影用カメラとLEDライトを設置し、管路内を高速移動しながら撮影する方式である。スクリーニング等、簡易的な診断に適した方法である。
取扱会員
東京都 | 日本水工設計株式会社 | 03-3534-5511 |
健康診断(スクリーニング)
魚眼レンズを搭載した自走式カメラを管口から管口まで停止させることなく、直視撮影のみの調査です。
従来のTVカメラ調査で行っていた側視を省略するため、日進量が飛躍的に向上しています
取扱会員
北海道 | 窪田建設株式会社 | 0152-43-2276 |
宮城県 | 株式会社宮城日化サービス | 022-392-9811 |
群馬県 | 株式会社吾妻水質管理センター | 0279-75-0446 |
東京都 | 管清工業株式会社 | 03-3709-5151 |
東京都 | 日本ノーディッグテクノロジー株式会社 | 03-3234-8585 |
東京都 | 株式会社環境システムサービス | 042-625-8120 |
静岡県 | 株式会社フジヤマ | 053-454-5892 |
大阪府 | 藤野興業株式会社 | 0721-24-0118 |
大阪府 | ペンタフ株式会社 | 06-6458-1231 |
福岡県 | マーク建設株式会社 | 093-612-3542 |
健康診断(スクリーニング)
説明が入ります。
健康診断(スクリーニング)
190°の超広角レンズを搭載したTVカメラで、管路内の全周を展開した画像を撮影。 現場のパソコンでリアルタイムに展開画像が得られます。 日進量は当社TVカメラと比較し、約1.5倍。
管内をそのまま走行するだけで管内面の展開画像が得られます。 (異常箇所で停止する必要がありません。)
調査後の画像展開データからクラックや水深、突き出し、段差など寸法測定が出来ます。
詳細診断(追跡・改善箇所特定調査)
管内に自走式のTVカメラを挿入し、管渠内の状況をモニタに写し出し調査します。
管渠内の状況をビデオに収録し、不良個所を特定した場合にはその状況を写真撮影し、調査票に記録することができます
取扱会員
宮城県 | 株式会社宮城日化サービス | 022-392-9811 |
群馬県 | 株式会社吾妻水質管理センター | 0279-75-0446 |
群馬県 | 株式会社マキ | 027-386-6954 |
茨城県 | 中川ヒューム管工業株式会社 | 029-821-3611 |
東京都 | 管清工業株式会社 | 03-3709-5151 |
東京都 | 日本ノーディッグテクノロジー株式会社 | 03-3234-8585 |
東京都 | 株式会社環境システムサービス | 042-625-8120 |
東京都 | 東洋テックス株式会社 | 03-3295-8870 |
新潟県 | 緑水工業株式会社 | 0258-24-0800 |
静岡県 | 株式会社フジヤマ | 053-454-5892 |
愛知県 | 有限会社日本機工 | 052-506-2577 |
福井県 | 東洋地工株式会社 | 0776-53-5335 |
滋賀県 | 東洋建設株式会社 | 077-524-2772 |
大阪府 | 藤野興業株式会社 | 0721-24-0118 |
大阪府 | ペンタフ株式会社 | 06-6458-1231 |
岡山県 | 株式会社アクア美保 | 0865-67-3555 |
愛媛県 | 菊池建設工業株式会社 | 089-953-1256 |
福岡県 | マーク建設株式会社 | 093-612-3542 |
詳細診断(追跡・改善箇所特定調査)
内径形状計測機を使用し、小口径管の中を走行して管内径を計測します。 計測したデータは、自動的に管軸に直交する断面に補正し、管路方向に連続的に解析します。
取扱会員
東京都 | 東洋テックス株式会社 | 03-3295-8870 |
詳細診断(追跡・改善箇所特定調査)
主として既設管が対象で、本管・取付管等に水を貯め、その漏水量から管路施設の水密性を確認する検査です。不明水調査などに用いられます。
詳細診断(追跡・改善箇所特定調査)
主として新管や更生管が対象で、空気圧を用いて気密性を試験するものです。注水試験よりも経済的で、管路勾配が急で注水試験が困難な箇所にも有効です。
詳細診断(追跡・改善箇所特定調査)
桝内設置用として専用に開発した卵形フリュームを用いて、宅内排水設備の流量を調査します。
断面が卵形のため、掃流性が高く、夾雑物の影響を受けにくい事や、少流量でも計測が可能です。
取扱会員
東京都 | 管清工業株式会社 | 03-3709-5151 |
滋賀県 | 東洋建設株式会社 | 077-524-2772 |
大阪府 | ペンタフ株式会社 | 06-6458-1231 |
愛媛県 | 菊池建設工業株式会社 | 089-953-1256 |
詳細診断(追跡・改善箇所特定調査)
宅地内の排水設備の配管系統不良(誤接続)と水密性不良個所を特定する調査方法です。目視による確認と、音響法及び撒水法(染料法)でおこないます。不明水調査や開発団地の移管調査に用いられます。
宅内排水設備の接続間違いは、雨天時浸入水(直接浸入水)や公共用水域の汚染などの原因となり、改善が必要となります。
取扱会員
宮城県 | 株式会社宮城日化サービス | 022-392-9811 |
群馬県 | 株式会社吾妻水質管理センター | 0279-75-0446 |
群馬県 | 株式会社マキ | 027-386-6954 |
東京都 | 管清工業株式会社 | 03-3709-5151 |
東京都 | 株式会社環境システムサービス | 042-625-8120 |
滋賀県 | 東洋建設株式会社 | 077-524-2772 |
大阪府 | 藤野興業株式会社 | 0721-24-0118 |
大阪府 | ペンタフ株式会社 | 06-6458-1231 |
岡山県 | 株式会社アクア美保 | 0865-67-3555 |
愛媛県 | 菊池建設工業株式会社 | 089-953-1256 |
詳細診断(追跡・改善箇所特定調査)
管路施設に煙を送り込み、漏煙箇所から、誤接続のほか、側溝目地や桝の水密性不良、取付管の水密性不良(厳密ではない)などを確認する調査です。経済的で、不良地域の絞り込みにも有効です。
取扱会員
群馬県 | 株式会社マキ | 027-386-6954 |
東京都 | 管清工業株式会社 | 03-3709-5151 |
東京都 | 株式会社環境システムサービス | 042-625-8120 |
新潟県 | 緑水工業株式会社 | 0258-24-0800 |
滋賀県 | 東洋建設株式会社 | 077-524-2772 |
大阪府 | 藤野興業株式会社 | 0721-24-0118 |
大阪府 | ペンタフ株式会社 | 06-6458-1231 |
岡山県 | 株式会社アクア美保 | 0865-67-3555 |
愛媛県 | 菊池建設工業株式会社 | 089-953-1256 |
健康診断(スクリーニング)
圧力チップ(絶対圧センサ、温度センサ、計測制御回路、メモリ、電池、通信コネクタが一体型になったチップ型データロガ)を使っておこなう水位モニタリングです。従来の水位計や流量計に比べ、格段に安価でできるので、これまで予算的に手を付けることができなかった、俯瞰規模レベルの 水位スクリーニング調査を実現できます。
取扱会員
宮城県 | 株式会社宮城日化サービス | 022-392-9811 |
大阪府 | ペンタフ株式会社 | 06-6458-1231 |
詳細診断(追跡・改善箇所特定調査)
合流下水でのフラッシュ放流負荷量の事前確認として、圧力チップを用いれば雨水吐き単位で雨天時放流のスクリーニングをおこなうことが可能です。
また、流量計と自動採水器を使用して、雨天時放流水の負荷量を調べることができます。
取扱会員
大阪府 | ペンタフ株式会社 | 06-6458-1231 |
詳細診断(追跡・改善箇所特定調査)
SSO(分流式下水道雨天時越流水)回避のための緊急避難管の存在が明らかになり、問題解決が求めらています。
同時多測点で計測できる、圧力チップを使った水位スクリーニングは、この問題解決に有効です。
取扱会員
大阪府 | ペンタフ株式会社 | 06-6458-1231 |
詳細診断(追跡・改善箇所特定調査)
説明が入ります。
詳細診断(追跡・改善箇所特定調査)
調査対象地区の主な合流人孔において、PBフリューム法・流積平均流速法・容積時間法の3種類を使い分け、深夜の瞬時流量を定量し、浸入水が多いルートを特定する調査です。
取扱会員
大阪府 | ペンタフ株式会社 | 06-6458-1231 |
詳細診断(追跡・改善箇所特定調査)
小さなモデル地区で、浸入水削減に効く、本当に必要な調査と対策の方法を探ります。
雨天時目視踏査、誤接調査、送煙調査、注水検査、TVカメラ調査等の、様々な詳細調査を、小さなモデル地区で複合的に実施して、不良箇所と、水密性や浸入水流入状況との関連を調べ、浸入水削減に必要な調査と対策に関する知見を取りまとめます。
改善箇所の特定と計数に基づいて、管路施設の部位ごとに段階的に補修しながら、削減浸入水量を定量することにより、より事業効果の高い調査や対策工事についての知見を得ることができます。
取扱会員
大阪府 | ペンタフ株式会社 | 06-6458-1231 |
対策(対策工事・管理)
従来のテレメータやクローズな無線通信網ではなく、最新のIoT技術や、進化する省エネ通信インフラを活用した、オープンなモニタリングシステムです。
管内水位、流量、水質、ガス濃度、静止画、動画などの情報を、大掛かりな電気・土木工事を必要とせず、3ギガヘルツ対応のマンホールアンテナ、バッテリーを使用して定点モニタリングできます。
取扱会員
大阪府 | ペンタフ株式会社 | 06-6458-1231 |
国のガイドラインが示すスクリーニングはいわば「健康診断」で、なるべく広い範囲をなるべく速やかに調査する「ふるいわけ」であり、まさにヘルスケアに向かう端緒です。経済性と迅速性を必要とし、精密検査・治療への経済合理的な展開性が求められます。
